萬向曲管系列
可任意調整長度、角度、變換口徑，專門用來輸送流體（液體、氣體）的曲管。

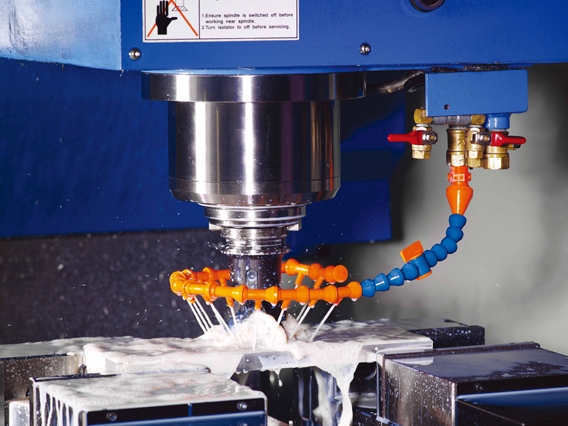

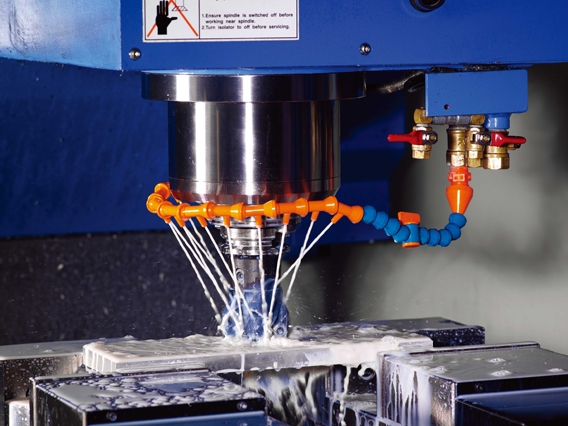

可使用於金屬機械加工給水／給油、吹氣的曲管。
- 材料使用高品質的POM塑膠原料，具有抗化學性、油性、藥品性。
- 萬向曲管繞性佳，定位穩固，不會反彈。
- 彎曲後不會縮減內徑，也不會打結或疲乏。
- 與切削刀具碰撞，萬向曲管不會破壞切削刀具。
- 萬向曲管不會導電，適合用於EDM（放電加工機）。

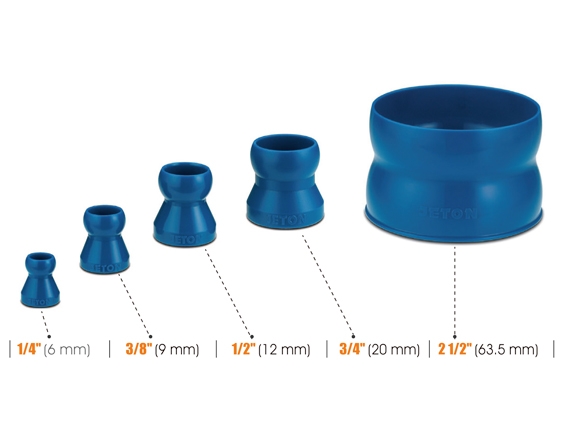

- 有五種內徑尺寸：1/4", 3/8", 1/2", 3/4", 2 1/2"。
- 萬向曲管適用於低壓力的流體輸送。
|
| |
曲管可承受壓力與流量參考數據
|
| 1/4" 系列 |
2.0~3.0 kg/cm2 |
900 公升/小時 |
| 3/8" 系列 |
2.0~3.0 kg/cm2 |
1500 公升/小時 |
| 1/2" 系列 |
1.4~2.0 kg/cm2 |
1700 公升/小時 |
| 3/4" 系列 |
0.7~1.4 kg/cm2 |
1900 公升/小時 |
|
| |
建議使用
|
| 使用萬向曲管時，會因使用情況的不同，而影響曲管的最大壓力，建議任何時候做測試。 |
| |
溫度說明
|
- 熔點：165º C
- 最高使用溫度：65º C
|
| |
適用物品表
|
| 一般型萬向曲管以高品質的POM塑膠原料製造，色澤採用深藍色及橘色。 |
| |
| 品名 |
適用 |
不適用 |
| 乙醇 |
O |
|
| 丙酮 |
O |
|
| 清潔劑 |
O |
|
| 汽油 |
O |
|
| 潤滑油 |
O |
|
| 酒精 |
O |
|
| 礦物油 |
O |
|
| 氫氧化鈉 |
O |
|
| 農藥 |
O |
|
| 煞車油 |
O |
|
| 酸 |
|
X |
| 強鹼 |
|
X |
| 氨類過氧化物 |
|
X |
| 次氯酸 |
|
X |
| 次氯酸鈉 |
|
X |
|
| |
萬向曲管組合長度計算方法
|
| |
 |
| |
| 1/4" |
10.2 mm + 14.8 mm x 顆粒數 + 35.2 mm = 全長 |
| 3/8" |
12.7 mm + 17.3 mm x 顆粒數 + 39.2 mm = 全長 |
| 1/2" |
14.8 mm + 21.1 mm x 顆粒數 + 37.8 mm = 全長 |
| 3/4" |
14.2 mm + 23.7 mm x 顆粒數 + 43.0 mm = 全長 |
|
| |
